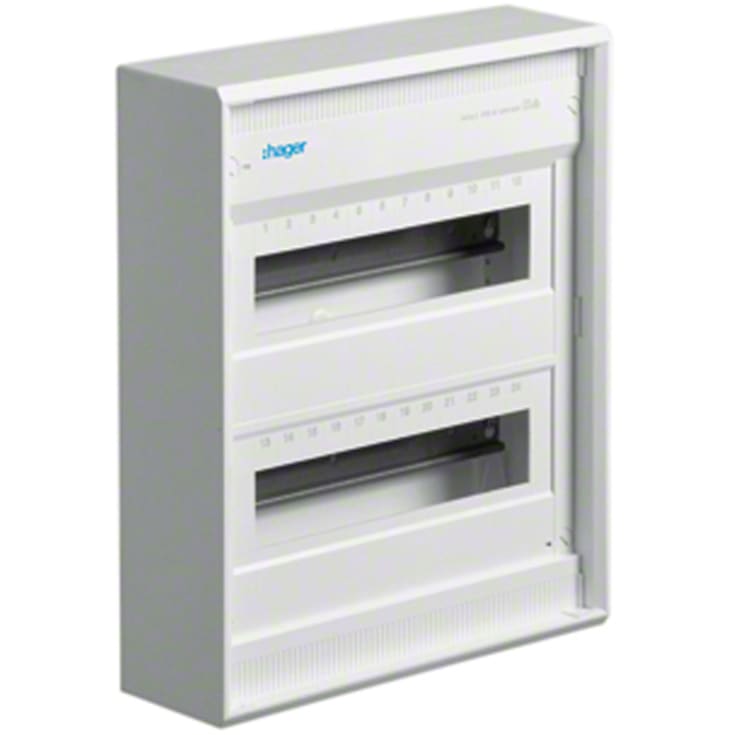

Fordelingstavle til vægmontage
- Komponentafdækning med 46mm stribeåbninger uden dør (tilbehør)
- Til komponenter op til 63 A
- Komponentindbygningsdybde: Maksimalt 70 mm
- Vandret opretning af underdelene mulig
- Bagvæg med for prægede ledningsindføringer
- Kabinet af slagfast kunststof (ved lågemontage efterfølgende er hængsling i højre eller venstre side mulig)
- Lågehængsler
- Låge af pladestål med planforsænket greb (tilbehør)
- Fingersikker Quick- Connect klemme i snapteknik
- PE-klemmer er standard i 2, 3 og 4 rækkers tavler
- Kan plomberes
- Farve: Ren hvid (RAL 9010)
- Normer: DIN VDE 0603 del 1 DIN 43871
- Egnet til anvendelse i beboelsesejendomme ifølge EN 60 439-3
2 rækker, 24 moduler
Mål: HxBxD: 370 x 305 x 96,5 mm
Tekniske data: VA12DK / VA24DK / VA36DK / VA48DK
Generel beskrivelse:
Afdækning i flg. DIN 43871 til udvendig montage for komponenter med 92,5 mm (med dor kun 70 mm) indbygningsdybde i flg. DIN 43880
Leveringsomfang:
Underdel med integreret bagplade og Din-skinner for komponenter.
PE/N klemmer med pozidrive skruer og terminaler med ledningsbeskytter i fingersikker udførelse
Prøvenorm: DIN VDE 0603,del 1
Målenorm: DIN 43871
Nominel driftspænding: 400VAC / 50Hz
Nominel strøm: for komponenter op til 63A
Isolationsklasse: Klasse II
Kapslingsklasse: IP 30
Dør (tilbehør): Frontmonteret med indvendige hængsler, hængselside kan ændres
Dørlås: Frontmonteret greb, selvlukkende (dørlås kan eftermonteres)
Kabeltilslutning:
Top/bund
i hele bredden med raster på 4mm bredde og 12,17,21,23,26 mm højde for præget, yderligere for præget for Tehalit kanaler.
Sidetilslutning, ved øvre og nedre tilslutningsrum højre og venstre er for præget Ø 25 mm hul.
Bagsidetilslutning: Øverst/nederst 7 x Ø 25 mm, udslagsblanketter
PE-Klemmer: Quick- Connect Klemmer, indbygget i tavle
Farve: RAL 9010 (ren hvid)
Plombering: standard
Materiale:
Underdel / dæksel,
kunststof, brandhæmmende i h.t. VDE 0603 del 1 Glødetrådstest: 750 C
Din-skinner: Forzinket stål
Dør: Pulverlakeret stål
